Odwiert do pompy ciepła - ile wykonać, głębokość i koszty

Ile odwiertów do pompy ciepła?

To, czy dolne źródło dostarczy wystarczającą ilość energii do ogrzania domu, zależy od kluczowych parametrów: liczby i łącznej długości odwiertów. Są one ściśle powiązane z mocą grzewczą pompy oraz zapotrzebowaniem energetycznym budynku.

Z

Przykłady dla mocy 6 kW i 15 kW

Dla przykładu, w mniejszym, dobrze zaizolowanym domu z pompą ciepła o mocy 6 kW, najczęściej wystarczą dwa odwierty o głębokości 70-80 metrów każdy. Daje to łącznie 140-160 metrów wymiennika, co stanowi optymalną wartość dla urządzenia o tej mocy.

Sytuacja wygląda inaczej w przypadku większego lub słabiej zaizolowanego budynku, gdzie zapotrzebowanie na ciepło jest wyższe. Tam, dla pompy o mocy 15 kW, konieczne może być wykonanie nawet czterech odwiertów po 100 metrów każdy lub alternatywnie trzech, ale znacznie głębszych (130-150 metrów). Przykładowo: dom o powierzchni 150 m² i zapotrzebowaniu 80 W/m² będzie wymagał pompy o mocy 12 kW, co przełoży się na konieczność wykonania około 240-300 metrów odwiertów.

Jak głęboki powinien być odwiert do pompy ciepła?

Głębokość odwiertów pod pompę ciepła zależy od tak wielu czynników, że nie ma jednej, uniwersalnej wartości. W Polsce standardowo mieszczą się one w przedziale od 30 do 150 metrów, przy czym najczęściej jest to 70-100 metrów. Taka głębokość w większości przypadków gwarantuje stabilną temperaturę gruntu przez cały rok, co gwarantuje efektywną pracę systemu.

Ostateczną głębokość odwiertów określa się na podstawie analizy kilku kluczowych czynników:

• moc pompy ciepła,

• warunki geologiczne (rodzaj gruntu i jego przewodność cieplna),

• wysokość lustra wody gruntowej.

Głębsze odwierty są konieczne, gdy grunt ma niską przewodność cieplną lub zapotrzebowanie budynku na energię jest wysokie.

Optymalne głębokości dla różnych gruntów

Rodzaj gruntu na działce ma kluczowe znaczenie w projektowaniu dolnego źródła. Poszczególne grunty różnią się zdolnością do przewodzenia i magazynowania ciepła, co bezpośrednio przekłada się na wymaganą głębokość odwiertów. Choć w Polsce średnia głębokość waha się od 50 do 150 metrów, warto poznać specyfikę konkretnych podłoży.

Wymagana głębokość odwiertów zależy od zdolności gruntu do przewodzenia ciepła:

• Grunty o dobrej przewodności (np. wilgotne gleby gliniaste): 50–70 metrów.

• Grunty o słabej przewodności (np. suche piaski, żwiry): 100–150 metrów.

• Tereny skaliste: głębokość jest dobierana indywidualnie przez geologa, a wiercenie jest trudniejsze i droższe; w skrajnych przypadkach odwierty mogą sięgać 200 metrów.

Minimalne odległości między sondami

Równie ważna, jak głębokość jest minimalna odległość między sondami, która zapobiega ich wzajemnemu wychładzaniu i spadkowi wydajności instalacji w długim okresie. Zbyt blisko umieszczone sondy konkurowałyby o to samo ciepło, co po kilku latach mogłoby doprowadzić do przemrożenia gruntu wokół nich.

Za bezpieczną i powszechnie stosowaną wartość przyjmuje się minimalną odległość 6-10 metrów między odwiertami. Równie ważne jest zachowanie odpowiednich odległości od granic działki (min. 1,5-2 m), istniejącej infrastruktury podziemnej oraz budynków, co gwarantuje, że prace wiertnicze będą bezpieczne i zgodne z prawem.

Czynniki wpływające na odwierty do pompy ciepła

Do najważniejszych czynników wpływających na projekt i koszt odwiertów należą:

• Zapotrzebowanie energetyczne budynku: determinuje moc pompy ciepła i łączną długość wymiennika.

• Warunki geologiczne: rodzaj gruntu i jego przewodność cieplna decydują o głębokości i liczbie odwiertów.

• Logistyka: dostępność działki dla ciężkiego sprzętu wiertniczego.

• Wymagania prawne: konieczność uzyskania pozwoleń i przygotowania dokumentacji.

Warunki geologiczne i poziom wód

Warunki geologiczne to kluczowym czynnikiem wpływającym na projekt i koszt odwiertów. Rodzaj podłoża bezpośrednio przekłada się na trudność prac wiertniczych: tereny piaszczyste i gliniaste są stosunkowo łatwe do przewiercenia, co obniża koszty, podczas gdy obszary skaliste wymagają użycia specjalistycznego, droższego sprzętu, co znacząco podnosi cenę za metr odwiertu.

Wysoki poziom wód gruntowych jest zjawiskiem korzystnym z punktu widzenia wydajności cieplnej – woda znacznie poprawia przewodność cieplną gruntu. Jednocześnie może on komplikować prace wiertnicze i wymagać zastosowania dodatkowych technik zabezpieczających otwór. Ze względu na tak duży wpływ geologii na inwestycję, dla odwiertów o głębokości od 30 do 100 metrów wymagane jest sporządzenie i zgłoszenie projektu robót geologicznych.

Dostęp do działki i logistyka

Logistyka i możliwość dojazdu na miejsce prac to często pomijany, ale kluczowy aspekt. Wykonanie odwiertów wymaga użycia ciężkiego sprzętu wiertniczego – wiertnice to duże, ważące kilka lub kilkanaście ton maszyny, które muszą bezpiecznie wjechać na działkę i dotrzeć do miejsca wiercenia. Dlatego już na etapie planowania warto ocenić, czy szerokość bramy, stan drogi dojazdowej oraz ukształtowanie terenu na to pozwalają.

Wyzwanie logistyczne mogą stanowić wąskie przejazdy, istniejące nasadzenia, elementy małej architektury czy napowietrzne linie energetyczne. W skrajnych przypadkach mogą one uniemożliwić pracę standardowym sprzętem lub wymagać użycia mniejszych maszyn, co może wpłynąć na ostateczny koszt. Profesjonalna firma wiertnicza zazwyczaj przeprowadza wizję lokalną, aby ocenić warunki i zaplanować logistykę prac.

Koszt odwiertu do pompy ciepła

Inwestycja w gruntową pompę ciepła jest znacznie droższa niż w przypadku jej powietrznego odpowiednika, a główną przyczyną tej różnicy jest koszt wykonania dolnego źródła. Całkowity wydatek na instalację z odwiertami może wahać się w szerokich granicach – od około 60 000 zł do nawet 120 000 zł. To wysoka kwota, ale jest to inwestycja długoterminowa, która zwraca się przez dziesięciolecia w postaci bardzo niskich kosztów ogrzewania.

Na ostateczną cenę składa się kilka elementów:

• koszt zakupu pompy ciepła – 40 000–80 000 zł,

• koszt wykonania odwiertów z sondami i rozprowadzeniem – 10 000–25 000 zł,

• koszt montażu i uruchomienia instalacji w budynku.

Mimo wysokich kosztów początkowych warto pamiętać o dostępnych programach dotacji, które mogą znacznie obniżyć koszt inwestycji.

Stawki za metr odwiertu w Polsce

Najważniejszym składnikiem kosztu dolnego źródła jest cena za wykonanie samego odwiertu, najczęściej podawana jako stawka za metr bieżący. W Polsce średnia cena za metr odwiertu pionowego waha się obecnie w przedziale 85–120 zł netto. Oznacza to, że koszt pojedynczego odwiertu o typowej głębokości 100 metrów wyniesie od 8 500 do 12 000 złotych.

Należy pamiętać, że podana stawka za metr odwiertu jest wartością orientacyjną. Ostateczna cena zależy od wielu czynników, przede wszystkim od warunków geologicznych. Wiercenie w miękkim gruncie (glina, piasek) będzie tańsze, natomiast w twardych skałach może być znacznie droższe. Na cenę wpływa również lokalizacja inwestycji (koszty dojazdu ekipy) oraz wybrana technologia wiercenia. Zawsze warto poprosić o wycenę kilka firm, aby porównać oferty.

Orientacyjne koszty całej instalacji

Analizując koszty, warto uwzględnić całą instalację. Oprócz ceny samego urządzenia i kosztów wiercenia trzeba uwzględnić:

• materiały instalacyjne (sondy, rozdzielacz, rury, glikol),

• robociznę,

• ewentualne prace adaptacyjne w kotłowni.

Podsumowując, inwestor musi być przygotowany na wydatek rzędu 60 000 - 120 000 złotych brutto. Dla przykładu koszt instalacji w domu o powierzchni 150 m² może zamknąć się w kwocie około 70-90 tys. zł. Mimo że to duża inwestycja, jej efektywność i stabilność pracy – niezależna od temperatury zewnętrznej – sprawiają, że jest to rozwiązanie na lata, które zapewnia komfort i niskie rachunki. Warto również pamiętać o programach dotacji, takich jak „Moje Ciepło” czy**„Czyste Powietrze”**, które mogą znacznie zredukować ten wydatek.

Wymagania prawne dla odwiertów geotermalnych

Przed rozpoczęciem prac wiertniczych każdy inwestor musi dopełnić formalności wynikających z Prawa geologicznego i górniczego. Ich zakres zależy od planowanej głębokości odwiertów, a zignorowanie tych wymagań grozi poważnymi konsekwencjami.

Wymagania prawne dla odwiertów można podzielić na trzy progi głębokości:

• Do 30 metrów: Odwierty o tej głębokości, wykonywane na potrzeby pomp ciepła, są zwolnione z obowiązku uzyskiwania pozwoleń i zgłoszeń.

• Od 30 do 100 metrów: W tym przypadku konieczne jest sporządzenie “Projektu robót geologicznych” i zgłoszenie go staroście (lub prezydentowi miasta na prawach powiatu). Prace można rozpocząć, jeśli w ciągu 30 dni organ nie wniesie sprzeciwu.

• Powyżej 100 metrów: Tak głębokie odwierty wymagają sporządzenia “Planu ruchu Zakładu Górniczego” i zatwierdzenia go przez Okręgowy Urząd Górniczy. Procedura jest bardziej skomplikowana i podlega pod prawo górnicze.

Projekt geologiczny i plan ruchu Zakładu Górniczego

Projekt robót geologicznych, wymagany dla odwiertów o głębokości 30-100 metrów, to opracowanie przygotowane przez uprawnionego geologa. Zawiera ono szczegółowe informacje o lokalizacji, technologii wiercenia, konstrukcji otworu oraz przewidywanym profilu geologicznym. Projekt ma zapewnić, że prace będą prowadzone w sposób bezpieczny dla środowiska, zwłaszcza dla wód podziemnych. Dokument ten podlega procedurze zgłoszenia.

Plan ruchu Zakładu Górniczego to znacznie bardziej rozbudowany dokument, wymagany przy odwiertach głębszych niż 100 metrów. Traktuje on taką inwestycję jako działalność górniczą, dlatego musi być sporządzony zgodnie ze ścisłymi wytycznymi i zatwierdzony przez Okręgowy Urząd Górniczy. Obejmuje on nie tylko aspekty techniczne i geologiczne, ale również kwestie bezpieczeństwa pracy, ochrony środowiska i planu likwidacji otworu po zakończeniu eksploatacji. Przygotowaniem obu typów dokumentacji zajmują się wyspecjalizowane firmy i geolodzy, a ich koszt jest częścią inwestycji.

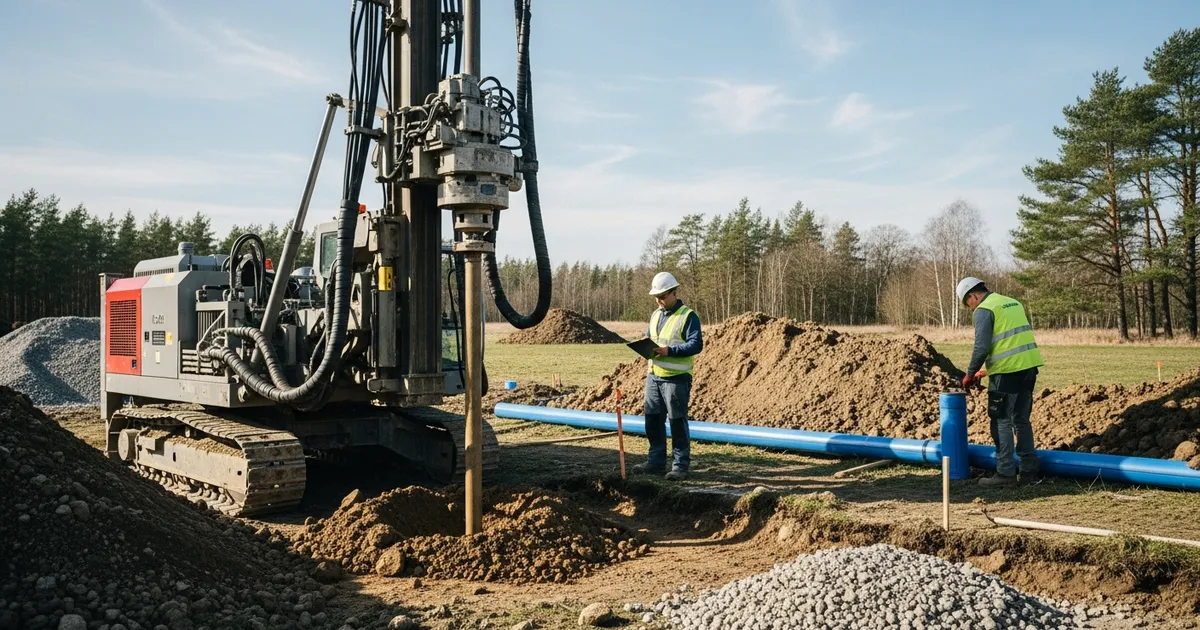

Jak wygląda proces wykonania odwiertu?

Prawidłowe wykonanie odwiertów to wieloetapowy proces, który gwarantuje wydajność i bezawaryjność systemu grzewczego na lata. Profesjonalna firma dba o każdy szczegół, od przygotowania terenu po testy szczelności.

Proces rozpoczyna się od prac przygotowawczych i wytyczenia lokalizacji odwiertów. Następnie na działkę wjeżdża ciężki sprzęt i rozpoczyna się właściwe wiercenie. Po osiągnięciu projektowanej głębokości, w otworze umieszcza się sondę geotermalną (kolektor pionowy). Kolejny etap to wypełnienie przestrzeni wokół sondy specjalną mieszanką, która zapewnia dobry kontakt z gruntem i chroni wody podziemne. Na koniec łączy się wszystkie sondy w studzience rozdzielczej, napełnia układ czynnikiem niezamarzającym (glikolem) i przeprowadza próbę ciśnieniową.

Etapy prac od sondy po podłączenie

Realizacja dolnego źródła trwa zazwyczaj kilka dni roboczych. Samo wykonanie odwiertów i montaż sond, w zależności od ich liczby i warunków geologicznych, zajmuje 2-3 dni, a cała instalacja wraz z pracami ziemnymi i podłączeniem do kotłowni – przeważnie 3-4 dni.

Proces krok po kroku wygląda następująco:

1. Wiercenie: Po przygotowaniu stanowiska, wiertnica wykonuje otwór na zadaną głębokość.

2. Instalacja sondy: Do gotowego otworu wpuszczana jest U-kształtna rura polietylenowa, czyli sonda geotermalna.

3. Iniekcja i uszczelnienie: Otwór jest wypełniany od dołu specjalnym materiałem (najczęściej mieszanką iłów i cementu), aby zapewnić maksymalny odbiór ciepła i zabezpieczyć warstwy wodonośne.

4. Prace ziemne: Wykonywane są wykopy łączące wszystkie odwierty ze sobą oraz z budynkiem.

5. Podłączenie rozdzielacza: Wszystkie pętle sond są podłączane do rozdzielacza, umieszczonego zazwyczaj w studzience zbiorczej.

6. Próba ciśnieniowa i napełnienie: Układ jest testowany pod wysokim ciśnieniem w celu weryfikacji szczelności, a następnie napełniany roztworem glikolu.

7. Podłączenie do pompy ciepła: Rury dobiegowe są wprowadzane do budynku i podłączane do pompy ciepła.

Metody wiercenia i używany sprzęt

Od wyboru odpowiedniej metody wiercenia zależy sprawne i bezpieczne wykonanie odwiertu. Decyzję o zastosowaniu konkretnej technologii podejmuje firma wiertnicza na podstawie analizy warunków geologicznych panujących na działce. Do najczęściej stosowanych metod należą:

• Metoda na płuczkę (wiercenie obrotowe): Jest to najpopularniejsza technika, idealna do gruntów miękkich i średnio twardych, takich jak piaski, żwiry czy gliny. Głowica wiertnicza obracając się, rozdrabnia grunt, a urobek jest wynoszony na powierzchnię za pomocą krążącej w obiegu płuczki wiertniczej.

• Metoda na młotek (wiercenie udarowo-obrotowe z dolnym młotkiem): To rozwiązanie stosuje się w przypadku napotkania twardych i litych formacji skalnych. Głowica wyposażona w specjalny młotek pneumatyczny kruszy skałę, a sprężone powietrze usuwa zwierciny z otworu.

Niezależnie od metody, sprzęt wiertniczy to zaawansowane, samobieżne maszyny, wymagające odpowiedniego dostępu do miejsca pracy i wykwalifikowanej obsługi.

Wybór wykonawcy odwiertu do pompy ciepła

Wybór firmy wykonującej odwierty to jedna z najważniejszych decyzji w procesie inwestycyjnym. Od doświadczenia i rzetelności wykonawcy zależy bezproblemowa i wydajna praca instalacji grzewczej. Błędy popełnione na etapie tworzenia dolnego źródła są trudne i kosztowne do naprawienia, dlatego nie warto kierować się wyłącznie najniższą ceną.

Dobry wykonaw

Cechy sprawdzonego wykonawcy

Szukając firmy do wykonania odwiertów, warto zwrócić uwagę na kilka cech charakteryzujących profesjonalnego wykonawcę:

• Doświadczenie i specjalizacja: Firma powinna mieć wieloletnie doświadczenie w branży i specjalizować się w odwiertach pod pompy ciepła, a nie traktować tego jako dodatkowej usługi.

• Kompleksowa oferta: Najlepsi wykonawcy oferują pełen zakres usług – od pomocy w formalnościach i wykonania projektu geologicznego, przez wiercenie, po montaż sond, wykonanie próby ciśnieniowej i podłączenie do budynku.

• Nowoczesny sprzęt wiertniczy: Posiadanie własnego, nowoczesnego parku maszynowego świadczy o stabilności firmy i pozwala na dobór odpowiedniej technologii do warunków geologicznych.

• Przejrzysta umowa i gwarancja: Umowa powinna precyzyjnie określać zakres prac, materiały i terminy. Sprawdzony wykonawca oferuje długą gwarancję na swoje usługi, a na użyte materiały (np. sondy) gwarancje producenta, sięgające nawet 50 lat.

• Pozytywne opinie i referencje: Warto sprawdzić opinie w internecie oraz poprosić o kontakt do poprzednich klientów, aby zweryfikować jakość pracy i komunikatywność ekipy.

Gwarancje, serwis i ubezpieczenie

Gwarancja to kluczową kwestią, ponieważ dolne źródło to element instalacji, który ma służyć bezawaryjnie przez dziesiątki lat. Profesjonalne firmy oferują jasno określone warunki gwarancyjne, które warto dokładnie przeanalizować przed podpisaniem umowy. Standardem jest udzielanie kilkuletniej (np. 5-letniej) gwarancji na szczelność i jakość wykonanych prac montażowych.

Niezależnie od tego, komponenty użyte do budowy dolnego źródła, takie jak sondy geotermalne czy rozdzielacze, objęte są wieloletnią gwarancją producenta. W przypadku renomowanych marek może to być nawet 25,30 lub 50 lat. Dodatkowym atutem wykonawcy jest posiadanie polisy ubezpieczeniowej OC, która chroni inwestora przed ewentualnymi szkodami powstałymi w trakcie prac. Wartością dodaną jest również oferowane przez firmę wsparcie w serwisie instalacji oraz pomoc w formalnościach związanych z uzyskaniem dotacji.

Na co uważać przy odwiertach do pompy ciepła?

Najważniejszą zasadą jest unikanie podejrzanie tanich ofert. Zbyt niska cena często oznacza oszczędności na kluczowych elementach, takich jak:

• jakość materiałów (np. cieńsze ścianki rur sondy),

• głębokość odwiertów,

• jakość materiału wypełniającego otwór (tzw. termocementu).

Warto również zachować ostrożność wobec firm, które nie przeprowadzają szczegółowej analizy zapotrzebowania na ciepło i warunków geologicznych, a projektują instalację “na oko”. Niedowymiarowane dolne źródło (zbyt krótkie lub zbyt mało odwiertów) to prosta droga do problemów – system nie będzie w stanie dostarczyć wystarczającej ilości ciepła, co doprowadzi do jego wychłodzenia i drastycznego spadku efektywności pompy. Zawsze warto skonsultować projekt z niezależnym specjalistą lub audytorem energetycznym.

Ryzyka techniczne i środowiskowe

Nieprawidłowe wykonanie odwiertów geotermalnych, choć jest to technologia dojrzała i bezpieczna, wiąże się z pewnymi ryzykami technicznymi. Do największych zagrożeń należą:

• uszkodzenie sondy podczas instalacji,

• niewłaściwie wykonana próba ciśnieniowa, co może prowadzić do wycieku glikolu,

• natrafienie na niezinwentaryzowaną infrastrukturę podziemną.

Z perspektywy środowiskowej, kluczowe znaczenie ma prawidłowe uszczelnienie otworu wiertniczego. Błędy na tym etapie mogą prowadzić do trwałego połączenia różnych warstw wodonośnych, co grozi zanieczyszczeniem wód podziemnych, np. przez przenikanie wód powierzchniowych do głębszych, czystych warstw. Dlatego tak ważne jest, aby prace były prowadzone przez wykwalifikowaną ekipę, zgodnie z projektem geologicznym i sztuką budowlaną, minimalizując ryzyka BHP (np. pożaru czy porażenia prądem).

Konsekwencje braku wymaganych pozwoleń

Ignorowanie wymagań Prawa geologicznego i górniczego jest traktowane jako samowola budowlana i grozi konsekwencjami prawnymi oraz finansowymi. W przypadku odwiertów o głębokości 30-100 m nadzór budowlany może nakazać wstrzymanie prac, a także nałożyć obowiązek legalizacji lub likwidacji otworów na koszt inwestora.

Jeszcze poważniejsze konsekwencje grożą za wykonanie odwiertu o głębokości powyżej 100 metrów bez zatwierdzonego planu ruchu Zakładu Górniczego. Taka działalność podlega pod przepisy górnicze, a kary nakładane przez Okręgowy Urząd Górniczy bywają bardzo dotkliwe i mogą sięgać dziesiątek tysięcy złotych. Brak odpowiedniej dokumentacji może również stanowić problem przy próbie sprzedaży nieruchomości w przyszłości.
