Pompa ciepła solanka-woda — działanie, porównanie i koszty

Czym jest pompa ciepła solanka woda?

Za transport ciepła odpowiada solanka – mieszanina wody i glikolu, która krążąc w zamkniętym obiegu, przenosi naturalne ciepło z głębi ziemi prosto do budynku.

Niezbędnym elementem systemu jest wymiennik gruntowy, występujący w dwóch wariantach: jako kolektory poziome, układane tuż pod powierzchnią terenu, lub jako sondy pionowe, sięgające w głąb ziemi nawet na 100 metrów. To właśnie tam solanka, płyn o temperaturze zamarzania do -15°C, ogrzewa się o kilka stopni, by następnie oddać pozyskane ciepło pompie.

Jak działa pompa ciepła solanka woda?

Zasada działania pompy ciepła solanka-woda zaskakująco przypomina odwrócony cykl pracy lodówki. Cały proces „przepompowywania” ciepła z gruntu do domowej instalacji grzewczej opiera się na czterech głównych etapach:

• Parownik – ciepło odebrane z gruntu przez solankę powoduje odparowanie krążącego w pompie czynnika chłodniczego.

• Sprężarka – czynnik w postaci gazowej jest sprężany, co powoduje gwałtowny wzrost jego ciśnienia i temperatury.

• Skraplacz – gorący gaz oddaje ciepło wodzie w instalacji grzewczej (np. w ogrzewaniu podłogowym), skraplając się do postaci ciekłej.

• Zawór rozprężny – ciśnienie i temperatura ciekłego czynnika gwałtownie spadają, przygotowując go do ponownego cyklu w parowniku.

Rola solanki i wymiennika gruntowego

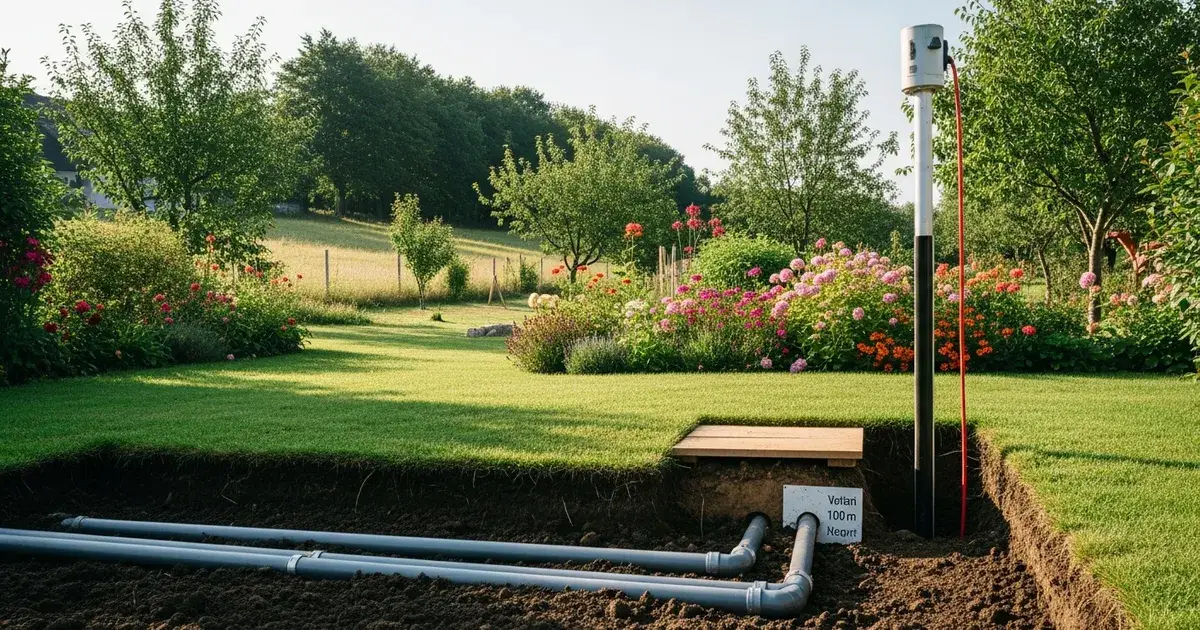

Wymiennik gruntowy to po prostu sieć rur zakopanych w ziemi, którymi płynie solanka. Występuje w dwóch formach: jako rozległe kolektory poziome, ułożone na głębokości ok. 1,5 metra, lub jako sondy pionowe, umieszczone w głębokich odwiertach. Niezależnie od wariantu, cel jest jeden: pozwolić solance na ogrzanie się od gruntu. To właśnie stabilna całoroczna temperatura ziemi sprawia, że gruntowa pompa ciepła solanka woda pracuje z niezmiennie wysoką wydajnością, nawet podczas silnych mrozów. Stanowi to jej główną przewagę nad pompami powietrznymi, których sprawność spada wraz z temperaturą otoczenia.

COP i SPF w praktyce

Efektywność pompy ciepła mierzy się za pomocą dwóch podstawowych wskaźników: COP i SPF. Pierwszy z nich, COP (Coefficient of Performance), to współczynnik wydajności określający, ile ciepła urządzenie produkuje z jednej jednostki energii elektrycznej w danym momencie. Przykładowo, COP równe 4 oznacza, że z 1 kWh prądu uzyskujemy 4 kWh ciepła. Jest to jednak wartość czysto laboratoryjna, mierzona w idealnych, stałych warunkach.

W p

Sondy pionowe czy kolektory poziome?

Wybór dolnego źródła ciepła to jedna z najważniejszych decyzji przy instalacji. Do wyboru mamy dwie główne technologie: kolektory poziome oraz sondy pionowe. Ich główne różnice przedstawia poniższa tabela.

| Cec

|---|---|---|

| Opis | Sieć rur układana płytko pod powierzchnią ziemi (ok. 1,5 m) | Głębokie odwierty (30-200 m), w których umieszcza się rury z solanką |

| Wymagana powierzchnia | Duża, płaska i niezagospodarowana działka | Minimalna, idealne dla małych lub zagospodarowanych posesji |

| Koszt instalacji | Niższy | Wyższy |

| Wydajność | Zależna od warunków pogodowych na powierzchni | Wysoka i stabilna przez cały rok |

| Formalności | Zazwyczaj nie wymagają pozwoleń | Odwierty >30 m wymagają zgłoszenia, a >100 m – pozwolenia górniczego |

Kiedy wybrać sondy pionowe

Sondy pionowe kuszą przede wszystkim wyższą i bardziej stabilną wydajnością. Dlaczego? Ponieważ na głębokości kilkudziesięciu metrów temperatura gruntu pozostaje stała przez cały rok, niezależnie od aury na powierzchni. To gwarantuje pompie ciepła optymalne warunki pracy i maksymalną efektywność nawet w najmroźniejsze dni. Choć koszt wykonania odwiertów jest wyższy, inwestycja ta często zwraca się w postaci niższych rachunków w perspektywie lat. Odwierty jednak głębsze niż 30 metrów wymagają zgłoszenia projektu geologicznego.

Kiedy wybrać kolektory poziome

Kolektory poziome to idealne rozwiązanie dla właścicieli dużych, płaskich i niezagospodarowanych działek. Ich główny atut? Znacznie niższy koszt instalacji w porównaniu do sond pionowych. Prace ziemne są tu prostsze i tańsze od specjalistycznych wierceń – polegają na zdjęciu wierzchniej warstwy gruntu na głębokość ok. 1,5 metra, ułożeniu pętli rur i ponownym ich zasypaniu.

Przyjmuje się, że powierzchnia kolektora poziomego powinna być około 1,5 do 2 razy większa niż ogrzewana powierzchnia domu (np. 250-300 m² dla budynku 150 m²). Co istotne, na tym obszarze nie można już niczego budować, utwardzać podjazdów ani sadzić drzew o głębokich korzeniach, gdyż zakłóciłoby to efektywny pobór ciepła z gruntu.

Porównanie pompa ciepła solanka woda i powietrze woda

Wybór między gruntową a powietrzną pompą ciepła to decyzja między stabilnością i wydajnością a niższymi kosztami inwestycyjnymi.

| Cecha | Pompa gruntowa (solanka-woda) | Pompa powietrzna (powietrze-woda) |

|---|---|---|

| Źródło ciepła | Grunt o stabilnej temperaturze przez cały rok | Powietrze zewnętrzne o zmiennej temperaturze |

| Wydajność zimą | Wysoka i stała, niezależna od mrozów | Spada wraz z temperaturą zewnętrzną |

| Wsparcie szczytowe | Zazwyczaj nie wymaga | Często wymaga użycia grzałki elektrycznej podczas mrozów |

| Koszt inwestycji | Wysoki (konieczność wykonania dolnego źródła) | Znacznie niższy (brak prac ziemnych) |

| Koszty eksploatacji | Niskie i przewidywalne | Wyższe, rosnące w niskich temperaturach |

Koszty inwestycji i eksploatacji pomp solanka woda

Inwestycja w gruntową pompę ciepła należy do najdroższych na rynku, jednak w perspektywie lat przynosi największe oszczędności. Całkowity koszt, obejmujący zakup urządzenia, montaż i wykonanie dolnego źródła (odwiertów lub kolektora), waha się w przedziale od 60 000 do nawet 120 000 zł. Lwią część tej kwoty pochłania właśnie dolne źródło.

Mimo wysokich nakładów początkowych koszty eksploatacji pompy ciepła są wyjątkowo niskie. Dzięki jej wysokiej efektywności roczne rachunki za ogrzewanie i przygotowanie ciepłej wody dla typowego domu jednorodzinnego mogą zamknąć się w kwocie 1500-2500 zł. W porównaniu z ogrzewaniem węglem, gazem czy olejem opałowym, oszczędności sięgają kilku tysięcy złotych każdego roku. To sprawia, że wysoka inwestycja początkowa zwraca się w perspektywie kilku do kilkunastu lat, zapewniając w zamian komfort i niemal darmowe ciepło na dekady.

Orientacyjne ceny instalacji

Całkowity koszt instalacji gruntowej pompy ciepła składa się z kilku głównych elementów:

• Urządzenie (pompa ciepła): 25 000 – 50 000 zł

• Dolne źródło:

• Sondy pionowe: 100 – 200 zł za metr bieżący (np. 26 000 – 32 500 zł dla domu 150 m²)

• Kolektor poziomy: 10 000 – 15 000 zł

• Montaż instalacji: 8 000 – 15 000 zł

Dotacje i finansowanie instalacji

Wysoki koszt inwestycji można obniżyć, korzystając z dostępnych form wsparcia:

• Program „Czyste Powietrze” – oferuje dotacje na wymianę starych źródeł ciepła na ekologiczne, w tym pompy ciepła.

• Ulga termomodernizacyjna – pozwala odliczyć od podstawy opodatkowania wydatki na instalację (do 53 000 zł).

Połączenie tych form wsparcia może skrócić czas zwrotu inwestycji do 6-8 lat. Warto sprawdzić aktualne programy na poziomie lokalnym i krajowym.

Czy pompa ciepła solanka woda się opłaca?

Odpowiedź jest jednoznaczna: tak. W perspektywie wieloletniej pompa ciepła solanka-woda to jeden z najbardziej opłacalnych systemów grzewczych. Chociaż koszt początkowy przewyższa instalację kotła na gaz czy paliwa stałe, jej znikome koszty eksploatacji sprawiają, że inwestycja zwraca się stosunkowo szybko. Urządzenie do pracy potrzebuje wyłącznie prądu, a dzięki wysokiej sprawności (SPF na poziomie 4-5) generuje 4-5 razy więcej ciepła, niż zużywa energii elektrycznej.

Opłacalność inwestycji rośnie jeszcze bardziej po połączeniu pompy ciepła z fotowoltaiką. Własna elektrownia słoneczna może w pełni pokryć zapotrzebowanie pompy na prąd. Letnie nadwyżki energii, sprzedawane do sieci w systemie net-billingu, tworzą wirtualny magazyn środków do wykorzystania zimą. W efekcie roczne koszty ogrzewania mogą spaść niemal do zera. Taki duet to nie tylko niezależność energetyczna, ale także realny wzrost wartości nieruchomości.

Przykładowe kalkulacje i scenariusze

Przeanalizujmy przykładowy scenariusz dla domu o powierzchni 150 m² (zapotrzebowanie na ciepło: 10 000 kWh/rok). Ogrzewanie go kotłem na ekogroszek to roczny wydatek rzędu 6 000 zł. Z kolei pompa ciepła solanka-woda o rocznym SPF = 4 zużyje 2500 kWh prądu. Przy cenie 1 zł/kWh daje to koszt ogrzewania na poziomie 2500 zł. Oszczędność? 3500 zł każdego roku.

Przyjmijmy, że całkowity koszt instalacji pompy wyniósł 70 000 zł. Jeśli właściciel uzyskał 20 000 zł dotacji z programu „Czyste Powietrze”, jego realny wkład to 50 000 zł. Dzieląc tę kwotę przez roczne oszczędności (3500 zł), prosty czas zwrotu inwestycji wynosi około 14 lat. A co, jeśli dołożymy fotowoltaikę, która pokryje zużycie prądu? Roczna oszczędność wzrasta do 6000 zł, a czas zwrotu skraca się do zaledwie 8 lat. Aby uzyskać precyzyjne szacunki dla swojego domu, warto skorzystać z dostępnych online kalkulatorów opłacalności.

Wymagania działki i gruntu dla pomp solanka woda

Instalacja gruntowej pompy ciepła stawia konkretne wymagania co do działki i rodzaju gruntu. To właśnie od lokalnych warunków geologicznych zależy wydajność dolnego źródła i potrzebna długość wymiennika. Podstawowym parametrem jest jednostkowa moc cieplna gruntu, która mówi, ile watów energii można pozyskać z metra kwadratowego (dla kolektora) lub metra bieżącego (dla sondy).

Wydajność cieplna gruntu jest bardzo zróżnicowana: suche, piaszczyste podłoże ma niską moc (ok. 10-15 W/m²), podczas gdy wilgotne gliny czy grunty wodonośne cechuje znacznie wyższa wydajność (nawet 35 W/m²). Dlatego przed podjęciem decyzji o inwestycji konieczne jest wykonanie badań geologicznych. Pozwolą one precyzyjnie określić warunki na działce i optymalnie zaprojektować dolne źródło, unikając zarówno jego przewymiarowania (zbędne koszty), jak i niedowymiarowania (ryzyko wychłodzenia gruntu i spadku efektywności).

Pobór mocy z gruntu wg typu gleby

Rodzaj gleby ma bezpośredni wpływ na efektywność i koszt wykonania dolnego źródła. Poniższa tabela przedstawia orientacyjne wartości mocy cieplnej, jaką można uzyskać z różnych typów gruntu:

| Rodzaj gruntu | Moc cieplna (sondy pionowe) | Moc cieplna (kolektory poziome) |

|---|---|---|

| Suchy piasek i żwir | 10-15 W/m | 10-15 W/m² |

| Wilgotny piasek i żwir | 50-60 W/m | 20-25 W/m² |

| Sucha glina i ił | 20-30 W/m | 15-20 W/m² |

| Wilgotna glina i ił | 40-50 W/m | 25-30 W/m² |

| Skała lita (np. granit) | 50-70 W/m | - |

| Grunt silnie nawodniony | 70-100 W/m | 30-35 W/m² |

Jak widać, wilgotność ma decydujące znaczenie. To właśnie woda zawarta w gruncie drastycznie poprawia jego zdolność do przewodzenia i regeneracji ciepła. Z tego powodu najlepsze warunki dla pomp gruntowych panują na działkach o wysokim poziomie wód gruntowych.

Integracja z fotowoltaiką dla pomp solanka woda

Połączenie pompy ciepła z fotowoltaiką tworzy niemal samowystarczalny system energetyczny. Nadwyżki energii wyprodukowane latem są „magazynowane” w sieci w ramach net-billingu, by można je było odebrać zimą, gdy zapotrzebowanie na ogrzewanie jest największe. W praktyce pozwala to zasilać pompę ciepła niemal darmowym prądem przez cały rok. Taki duet przynosi potrójną korzyść: znacząco obniża rachunki, zwiększa bezpieczeństwo energetyczne i podnosi wartość nieruchomości.

Ryzyka i wady pompy ciepła solanka woda

Mimo licznych zalet, pompy ciepła solanka-woda mają również wady:

• Wysoki koszt inwestycyjny – instalacja jest znacznie droższa w porównaniu do tradycyjnych systemów grzewczych, np. kotłowni gazowej.

• Inwazyjność montażu – wykonanie dolnego źródła (odwiertów lub kolektora) wymaga zaawansowanych prac ziemnych, które mogą naruszyć zagospodarowanie działki.

• Ryzyko błędów wykonawczych – nieprawidłowo zwymiarowane dolne źródło może prowadzić do wychłodzenia gruntu i spadku wydajności systemu w kolejnych latach.

Ryzyka prawne i środowiskowe

Instalacja sond pionowych podlega regulacjom prawnym: odwierty o głębokości 30-100 m wymagają zgłoszenia projektu robót geologicznych, a głębsze – uzyskania pozwolenia górniczego. Niedopełnienie tych formalności grozi karami finansowymi.

Z perspektywy środowiskowej, mimo że pompy ciepła to technologia ekologiczna, istnieje niewielkie ryzyko związane z samymi odwiertami. Nieprofesjonalnie wykonane prace mogą naruszyć warstwy wodonośne lub doprowadzić do wycieku solanki. Dlatego kluczowe jest powierzenie tego zadania certyfikowanym i doświadczonym firmom, które gwarantują bezpieczeństwo i działanie zgodne z normami ochrony środowiska.

Konserwacja i żywotność systemu

Jedną z największych zalet gruntowych pomp ciepła jest ich wyjątkowa trwałość i minimalne wymagania konserwacyjne. Prawidłowo zainstalowany system działa praktycznie bezobsługowo. Żywotność pompy ciepła solanka woda, a konkretnie jej głównych podzespołów jak sprężarka, ocenia się na ponad 20 lat. Jeszcze trwalsze jest dolne źródło – żywotność wymiennika gruntowego może sięgać od 50 do nawet 100 lat.

Konserwacja systemu ogranicza się zazwyczaj do corocznego przeglądu, podczas którego serwisant sprawdza ciśnienie w układzie solanki, stan filtrów i działanie automatyki. Koszt takiej usługi jest nieporównywalnie niższy niż w przypadku kotłów na paliwa stałe czy gaz, wymagających regularnego czyszczenia komina i skomplikowanych prac serwisowych. Długa żywotność i minimalne koszty utrzymania ostatecznie potwierdzają, że jest to inwestycja opłacalna w perspektywie wieloletniej.
